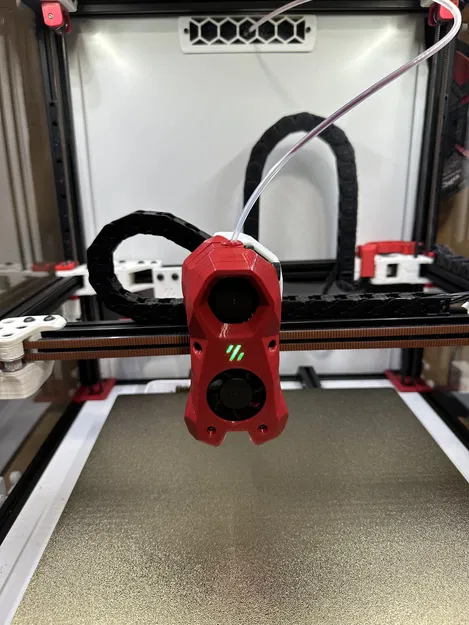

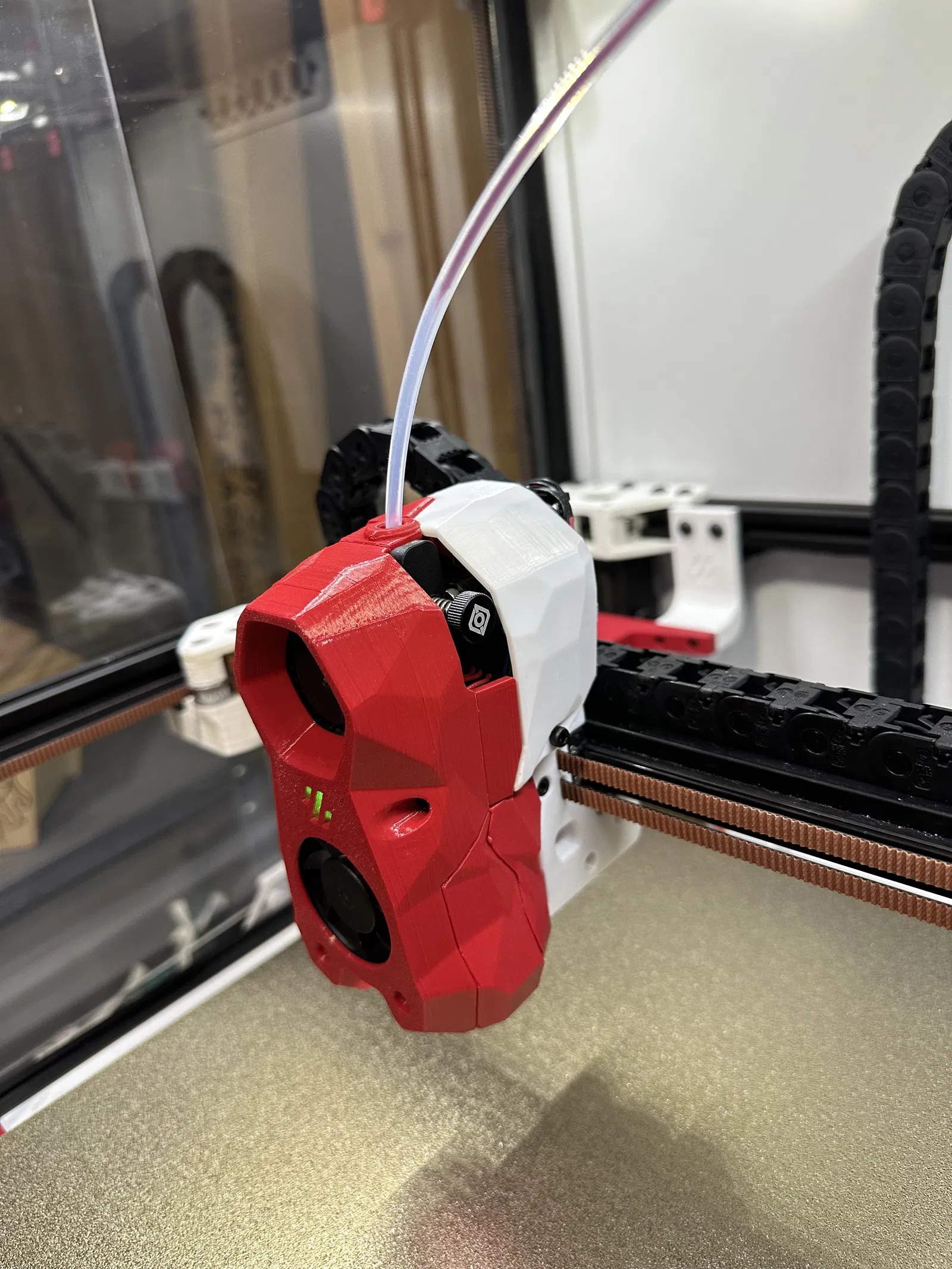

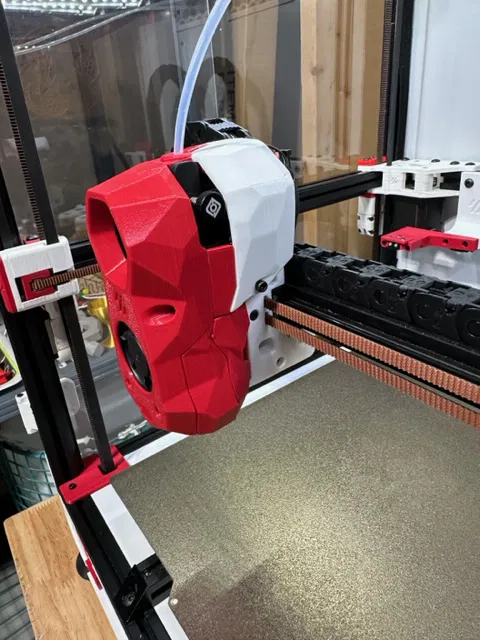

Giá Đỡ Đầu Đùn Orbiter 2.0 Cho Voron 2.4

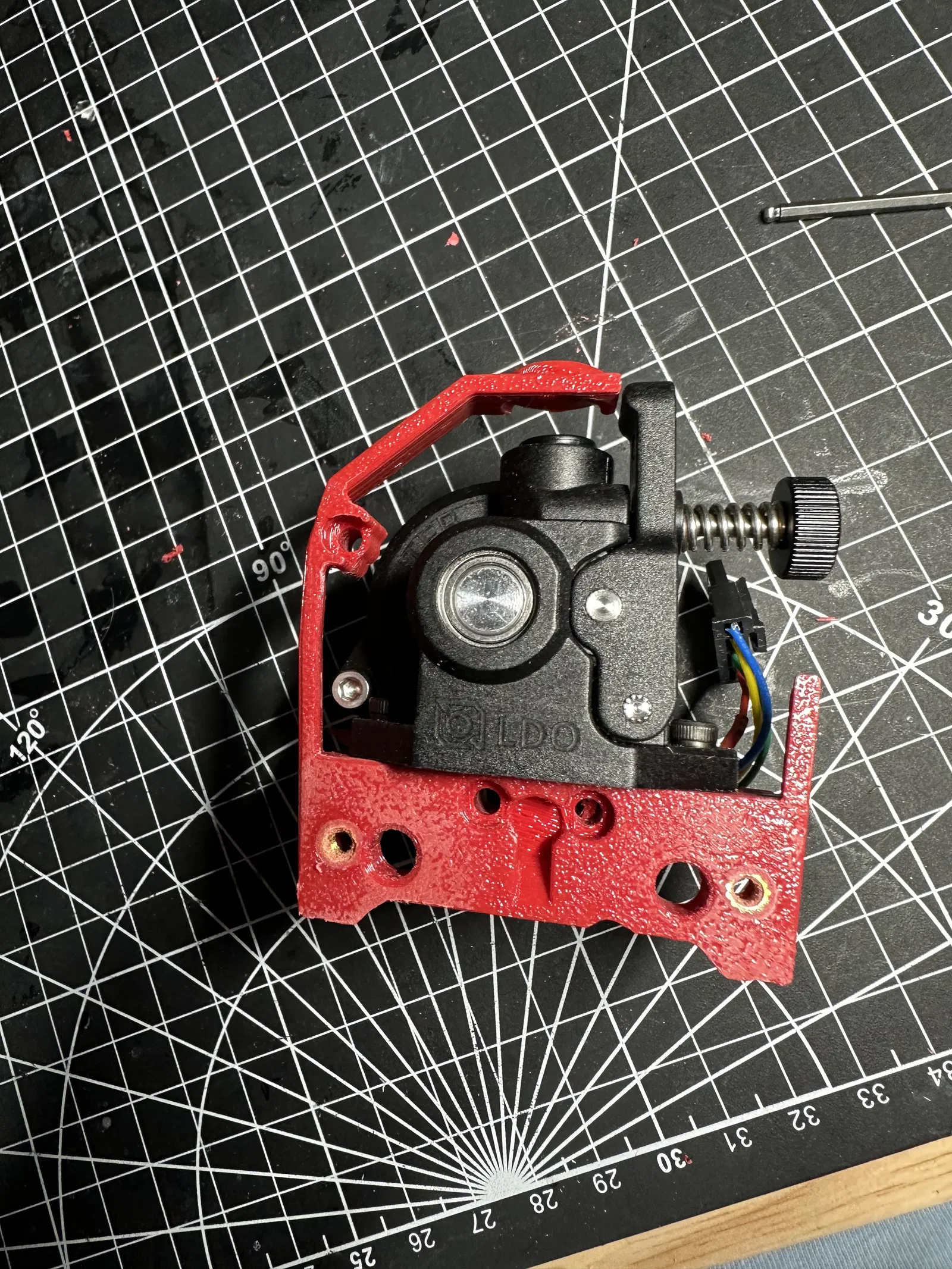

Mô hình này cho phép gắn bộ đùn Orbiter 2.0 lên Voron 2.4 với trục CW2. Thiết kế ban đầu được tạo ra bởi người dùng Team FDM là spacelab_2021, sneakytreesnake và Jay_Flo. Những chỉnh sửa của tôi bao gồm việc đóng các lỗ không cần thiết trên mô hình để có vẻ ngoài gọn gàng hơn và cải thiện độ khít của các bộ phận bằng cách thêm một lỗ cấy ren nhiệt (heat set insert) vào bộ phận stealthburner. Điều này cho phép bạn luồn một vít M3 dài 30mm từ phía sau để giữ tất cả các bộ phận lại với nhau. Nhược điểm của việc này là việc lắp quạt thổi khó khăn hơn một chút, nhưng chắc chắn có thể làm được nếu bạn cẩn thận. Nắp che cáp cũng đã được sửa đổi để phù hợp với những thay đổi. Giá đỡ IGUS không được sửa đổi, nhưng tôi bao gồm nó để cung cấp một bộ phận hoàn chỉnh.

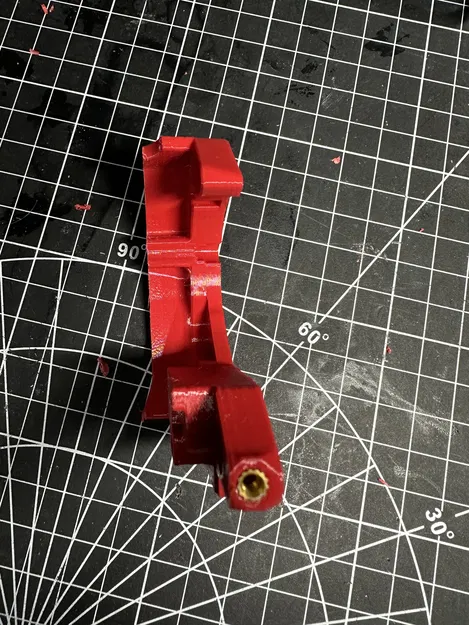

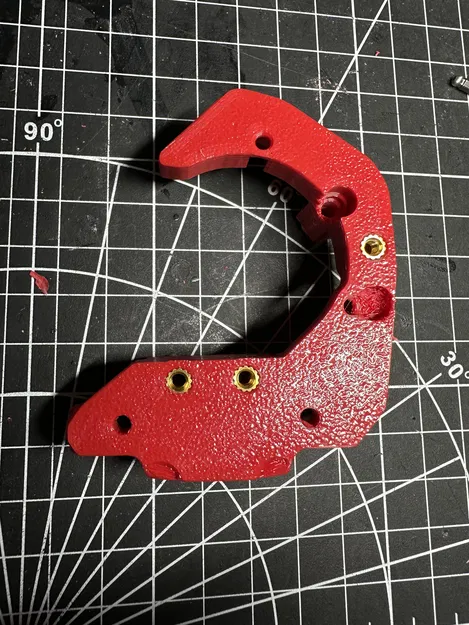

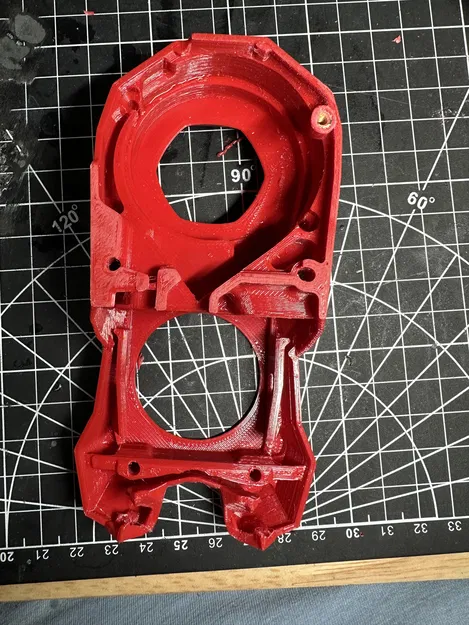

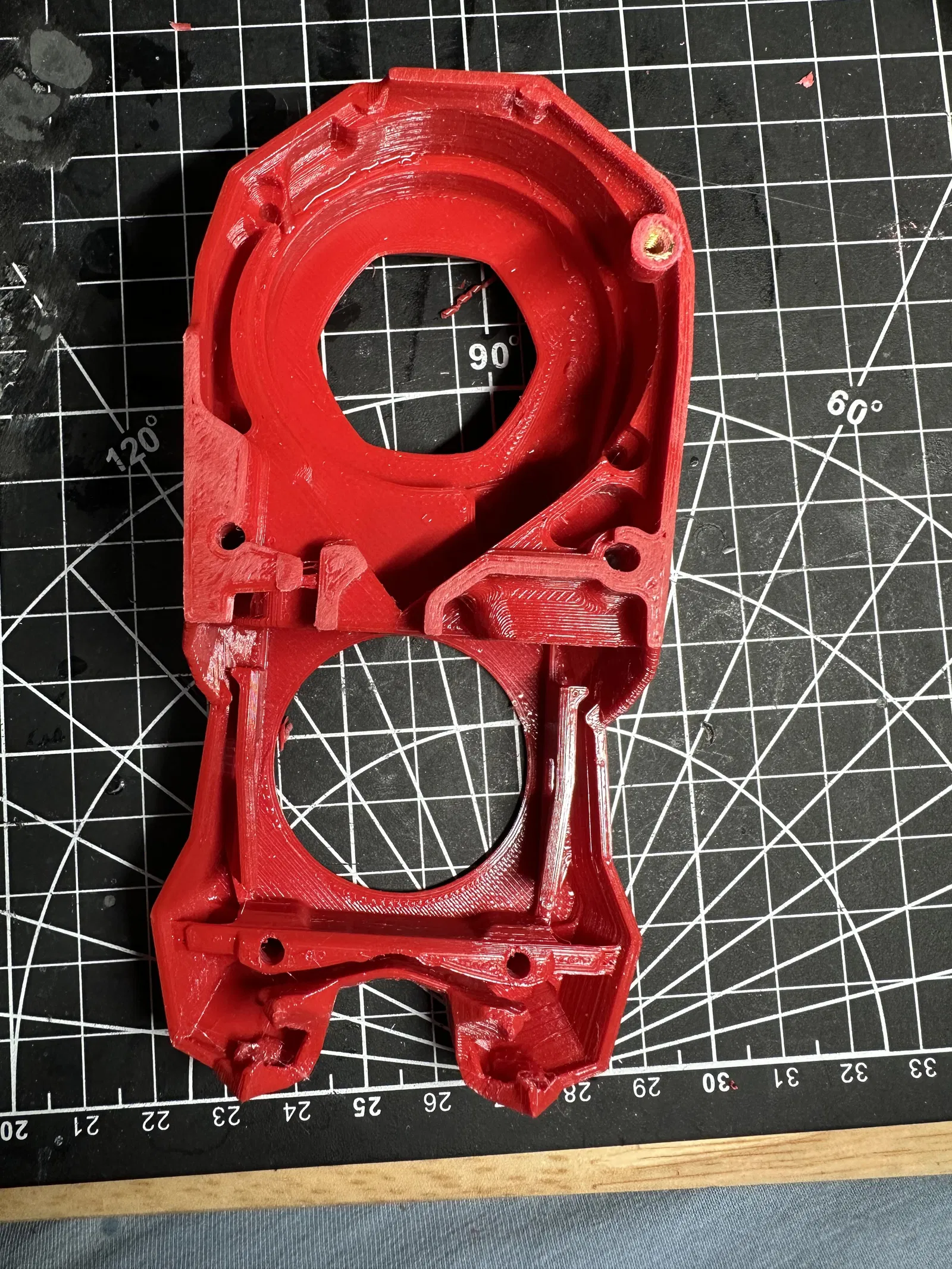

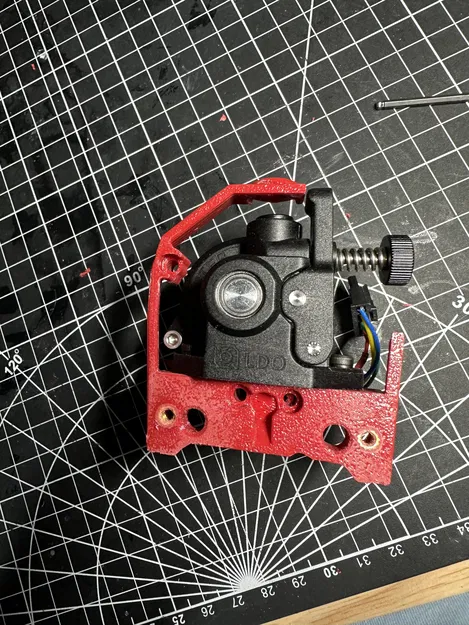

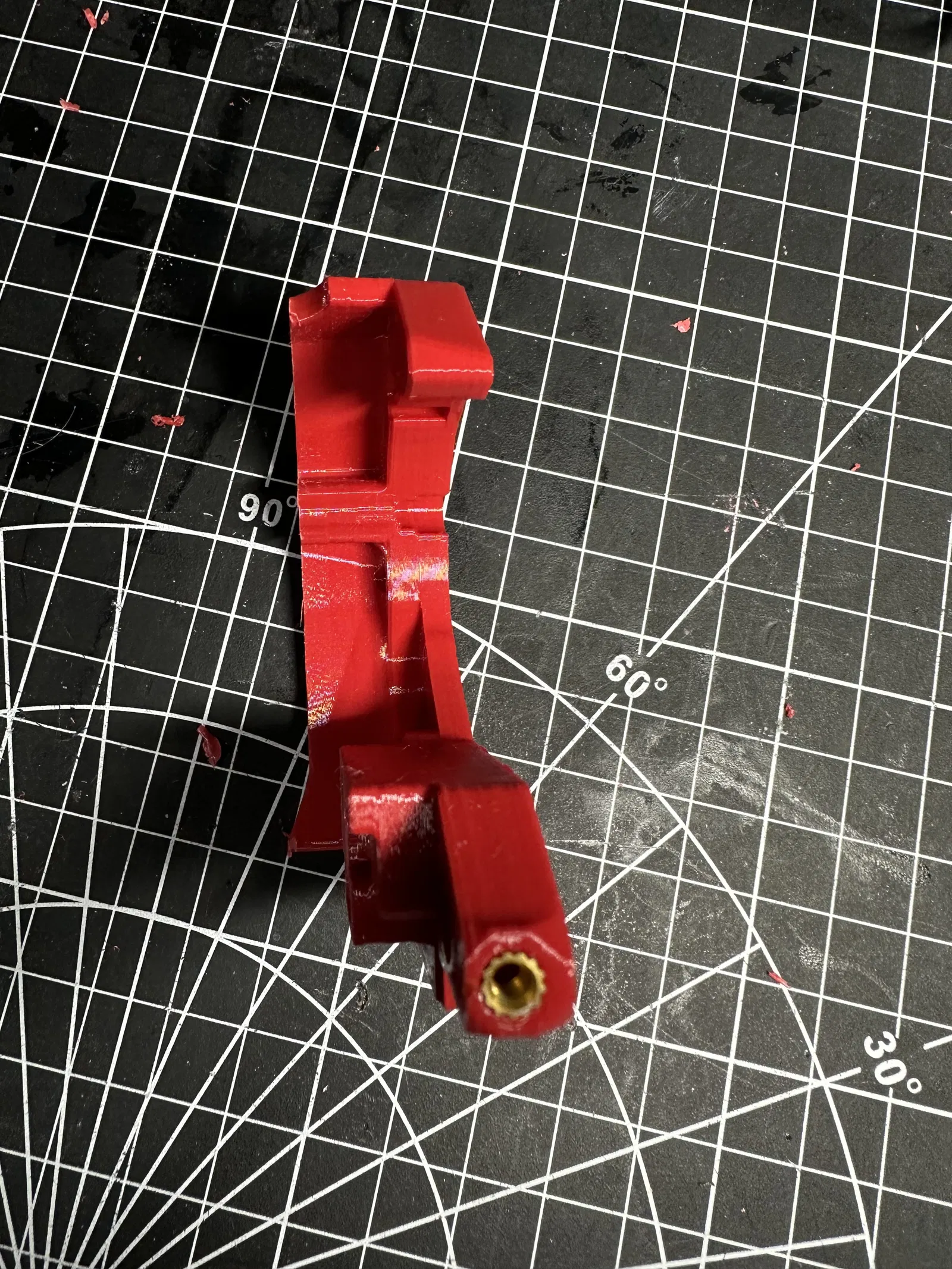

Với tinh thần của dự án Voron, hướng dẫn tối thiểu hoặc không có. Tôi cung cấp hình ảnh cho thấy vị trí đặt các lỗ cấy ren nhiệt.

Tôi hy vọng bạn thấy những sửa đổi này hữu ích.

Cập nhật tháng 6 năm 2023:

Tôi đang tải lên một bản sửa đổi của chụp quạt stealthburner bao gồm giá đỡ cho camera vòi phun 3DO. Bản sửa đổi này bao gồm tác phẩm gốc của Olof Ogland.

Cập nhật tháng 2 năm 2024:

Lần đầu tiên tôi in mô hình này, tôi gặp khó khăn trong việc căn chỉnh các bộ phận. Kể từ đó, vấn đề đã biến mất. Các bộ phận của tôi có lẽ đã bị cong khi in. Điều này có nghĩa là bạn có thể sử dụng chụp quạt Stealthburner gốc. Bạn sẽ cần đặt lỗ cấy ren nhiệt ở mặt sau của bộ phận có tên Rear_orbiter và cắm vít từ phía trước của Front_Orbiter.
