Súng Bắn Thun với Băng Đạn 21 Khe

— Xem phiên bản mới nhất của tui nha (đây là một phần của thông báo cuộc thi thiết kế mới của tui). Bản này in dễ hơn và lắp ráp đỡ lằng nhằng hơn bản này đó. ---

Ngộ ha, làm cái súng thun xong tự nhiên hết thun để xài luôn. Cái súng này chắc chắn sẽ làm mấy cọng thun của bạn biến mất cái vèo.

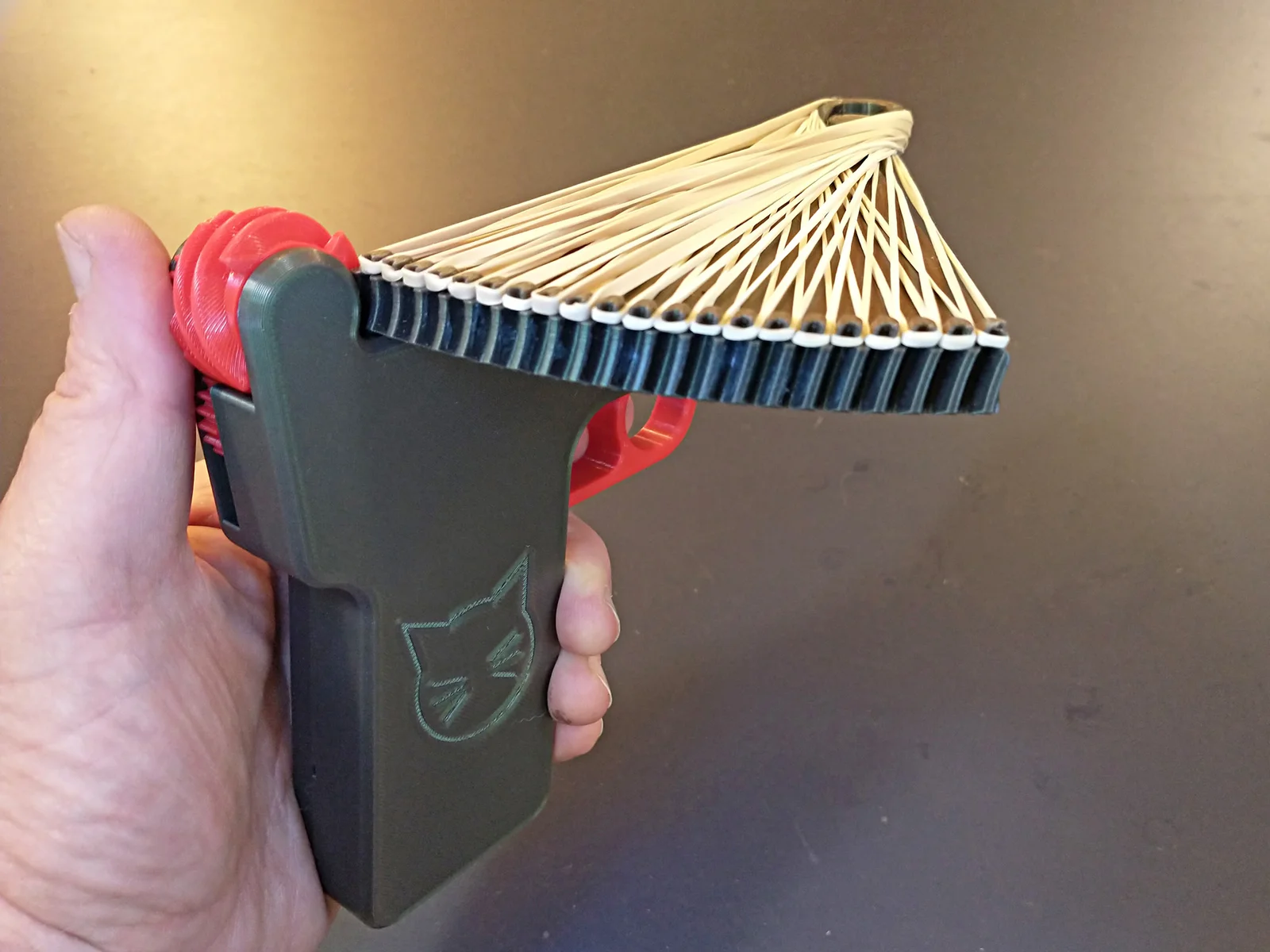

Không giống như các kiểu súng bắn thun phổ biến khác (bánh lái, chuyển đổi bánh răng, v.v.), dãy thun hình tròn này cho phép mật độ cực cao đồng thời duy trì lực căng thun và lực bóp cò không đổi. Băng đạn rời có thể chứa tới 21 sợi thun và có thể thay thế nhanh chóng cho những trận chiến thun nảy lửa.

Cơ chế sử dụng trục vít và bánh răng để vừa nạp băng đạn vừa nhả từng sợi thun. Kéo cò sẽ làm cho một cái thanh răng cưa bên trong ăn khớp với bánh răng, xoay trục vít ¼ vòng. Trục vít sẽ điều chỉnh băng đạn, trong khi cạnh dẫn đầu của ren trục vít đẩy sợi thun tiếp theo ra khỏi móc nhỏ của nó. Trục vít có 4 ren, vì vậy mỗi lần xoay ¼ vòng sẽ nạp băng đạn thêm một răng.

Cò súng tự nó cũng là một cơ chế thú vị. Khi bóp cò, cái cam màu xanh nhỏ (ẩn sau thanh răng cưa ở ảnh thứ 6) sẽ đẩy thanh răng cưa lên để ăn khớp với bánh răng dưới. Tiếp tục bóp cò sẽ làm bánh răng quay thêm ¼ vòng. Nhưng khi bạn nhả cò, cái cam sẽ chúc xuống và hạ thanh răng cưa xuống khi cò súng trở về, để ngăn thanh răng cưa làm quay ngược bánh răng.

Bạn có thể bắn ở chế độ bán tự động (một phát mỗi lần bóp cò), hoặc bạn có thể tạo chế độ bắn liên thanh bằng cách lăn lòng bàn tay dọc theo trục vít. Như một phần thưởng, chế độ bắn liên thanh sẽ làm băng đạn tự đẩy ra!

À, mà tui suýt quên – tui cũng có kèm theo một cái giá đỡ nhỏ để dựng bài tây làm mục tiêu đó.

Lưu ý: Mẫu này yêu cầu một máy in được tinh chỉnh tốt. Một số người đã gặp khó khăn khi làm cho cái này hoạt động, và ngoài các vấn đề thông thường như in quá nhiều nhựa, bị vón cục, v.v., mẫu này yêu cầu các trục của máy in phải vuông góc tuyệt đối. Đo độ vuông góc rất khó, và điều chỉnh nó trên hầu hết các máy in còn khó hơn nữa. Trên chiếc Prusa Mini+ của tui, tui phải thêm một miếng đệm để chỉnh vuông góc các trục X và Y.

In

Tui thực sự khuyên bạn nên in mẫu này bằng PLA. Có một vài lò xo lá bên trong, và không có gì đảm bảo chúng sẽ hoạt động đúng nếu in bằng PETG, ASA, v.v. Tui đề xuất độ dày lớp 0.2mm. In một bản của mỗi bộ phận. Không cần hỗ trợ, nhưng lưu ý rằng thanh răng cưa có một cái giá đỡ hình trụ nhỏ tích hợp ẩn trong túi nhỏ nơi đặt cam. Hãy tháo cái giá đỡ đó bằng kềm mũi nhọn sau khi in. Lắp thử tất cả các bộ phận trước khi lắp ráp cuối cùng. Chạy tất cả các bộ phận chuyển động tới lui với nhau cho đến khi mọi thứ di chuyển trơn tru.

Lắp ráp

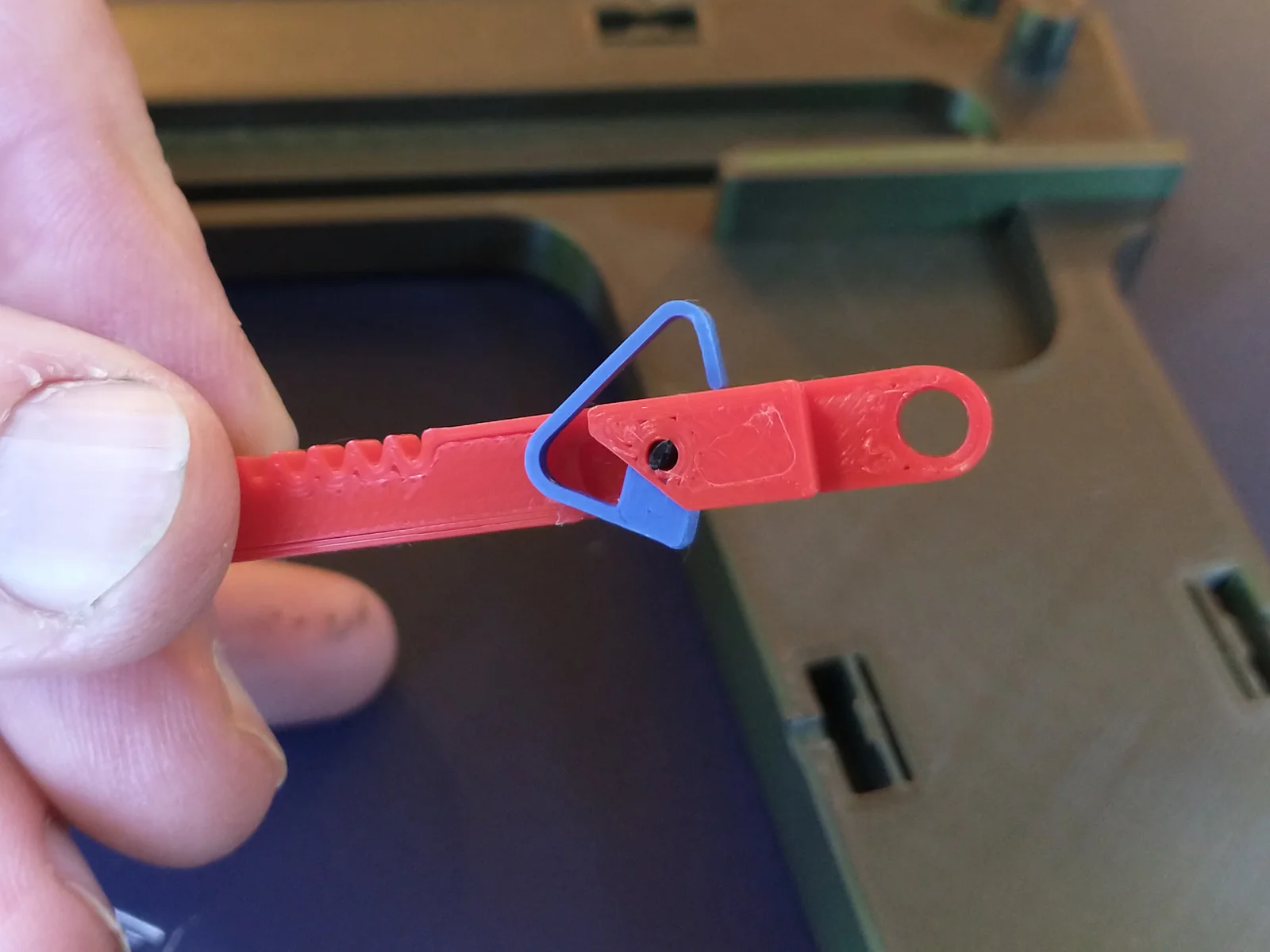

Lắp cam vào túi ở phía sau thanh răng cưa như trong hình. Bạn sẽ cần một đoạn dây tóc 1.75mm ngắn làm trục. Luồn đoạn dây tóc qua lỗ và cắt bằng hai bên. Sau đó, đẩy nó ra một chút và dùng kềm làm dẹt đầu lộ ra rồi ấn nó lại cho bằng phẳng. Đầu bị biến dạng sẽ giữ nó cố định.

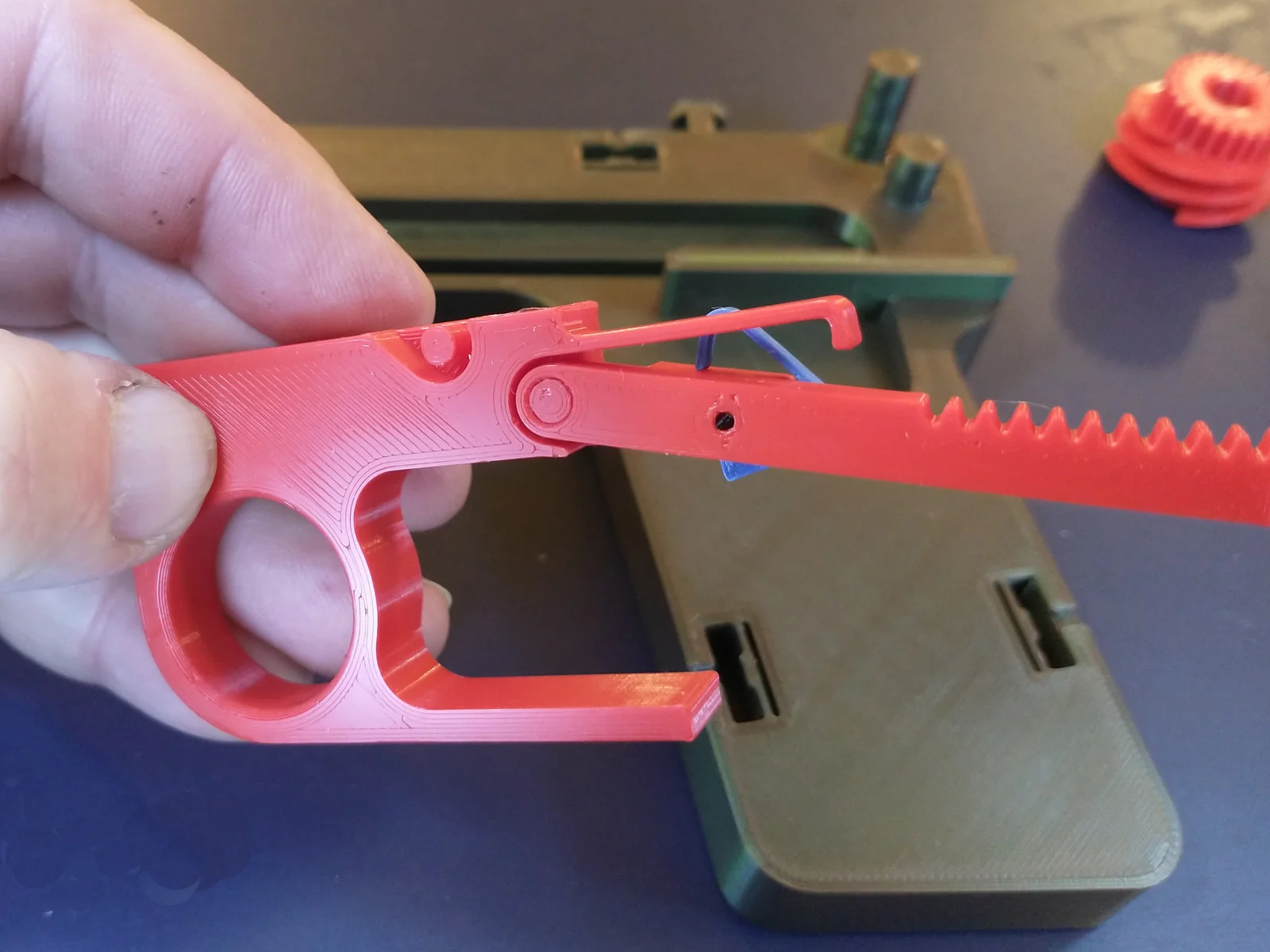

Lắp thanh răng cưa vào chốt nhỏ trên cò súng. Bạn sẽ cần nghiêng thanh răng cưa xuống một chút để luồn lò xo cam nhỏ vào phía sau lò xo lá trên cò súng. Tại thời điểm này, hãy đảm bảo rằng cam quay tự do và bật ra vị trí mở rộng một cách có lò xo. Cũng đảm bảo rằng thanh răng cưa quay tự do và có thể bị lò xo đẩy xuống.

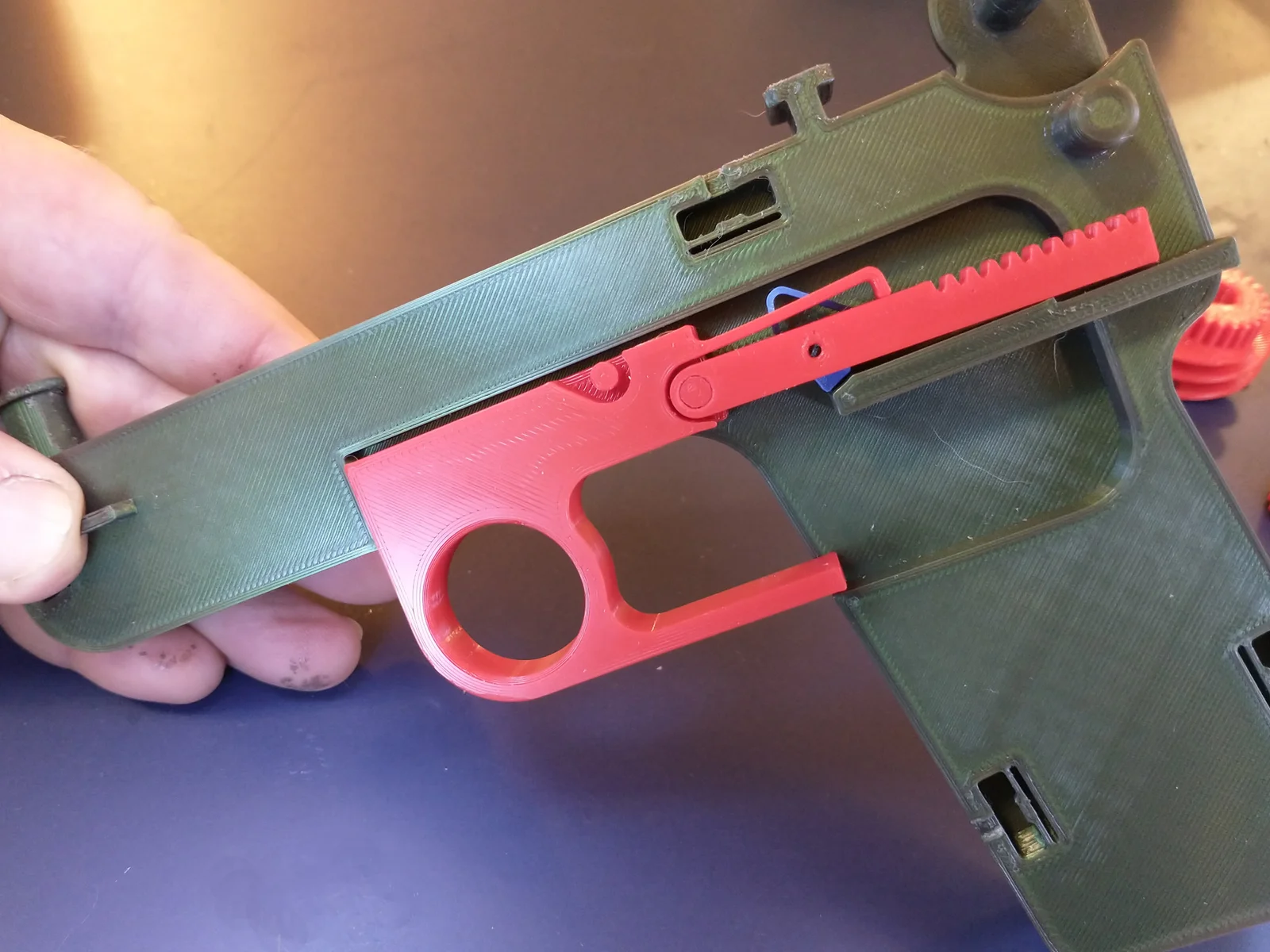

Cho một ít dầu hoặc mỡ nhẹ vào rãnh cò súng trong thân máy, sau đó lắp bộ cò súng như trong hình. Nó nên trượt tới lui dễ dàng.

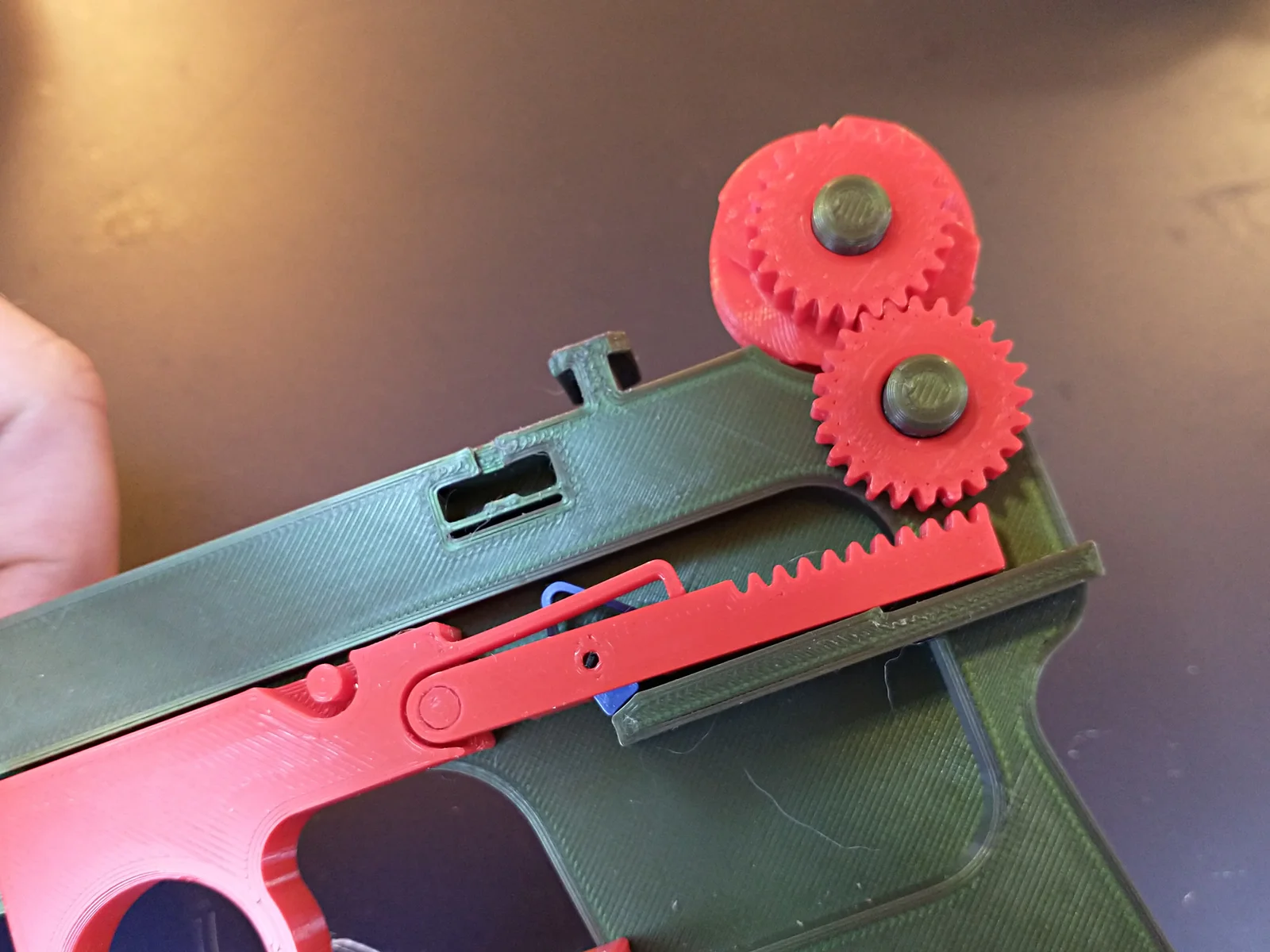

Cho một ít dầu hoặc mỡ nhẹ lên hai trục ở phía sau. Lắp trục vít, sau đó là bánh răng. Cả hai đều nên quay tự do.

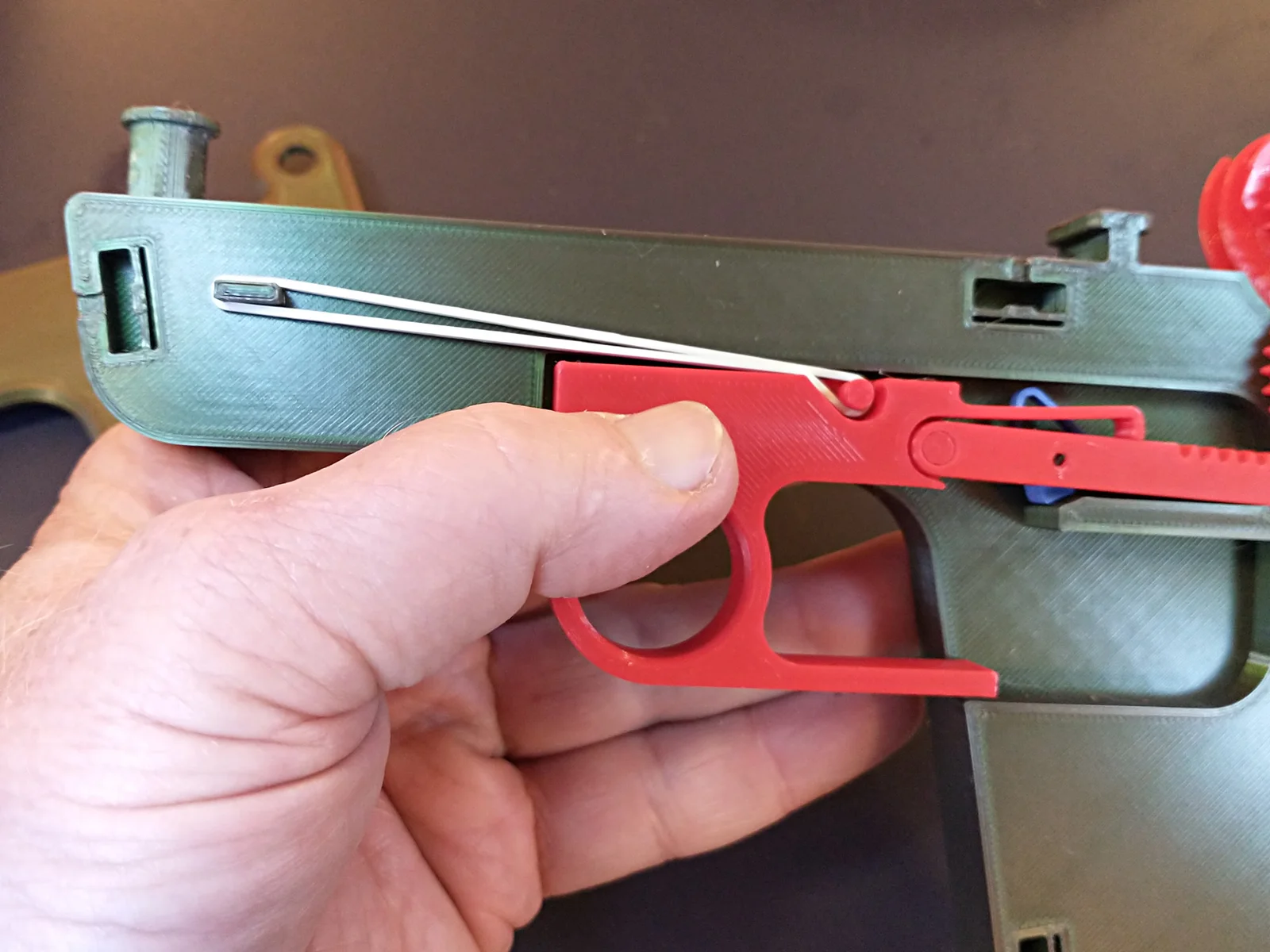

Bạn sẽ cần một sợi dây thun nhỏ làm lò xo hồi vị cò súng. Lắp nó như trong hình.

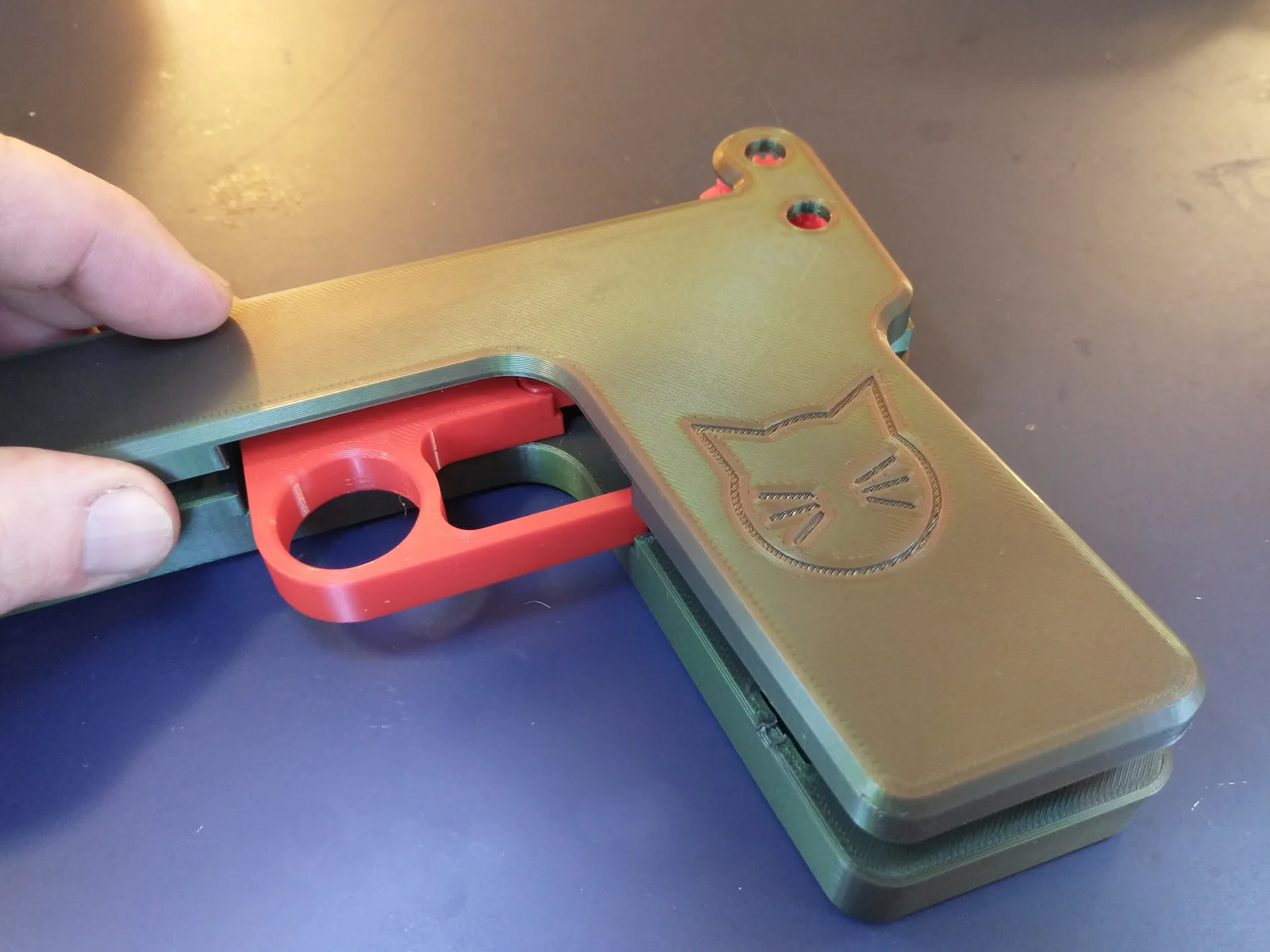

Với bộ cò súng, bánh răng và dây thun đã lắp, giờ bạn có thể gài nắp lại, và bạn đã hoàn thành!

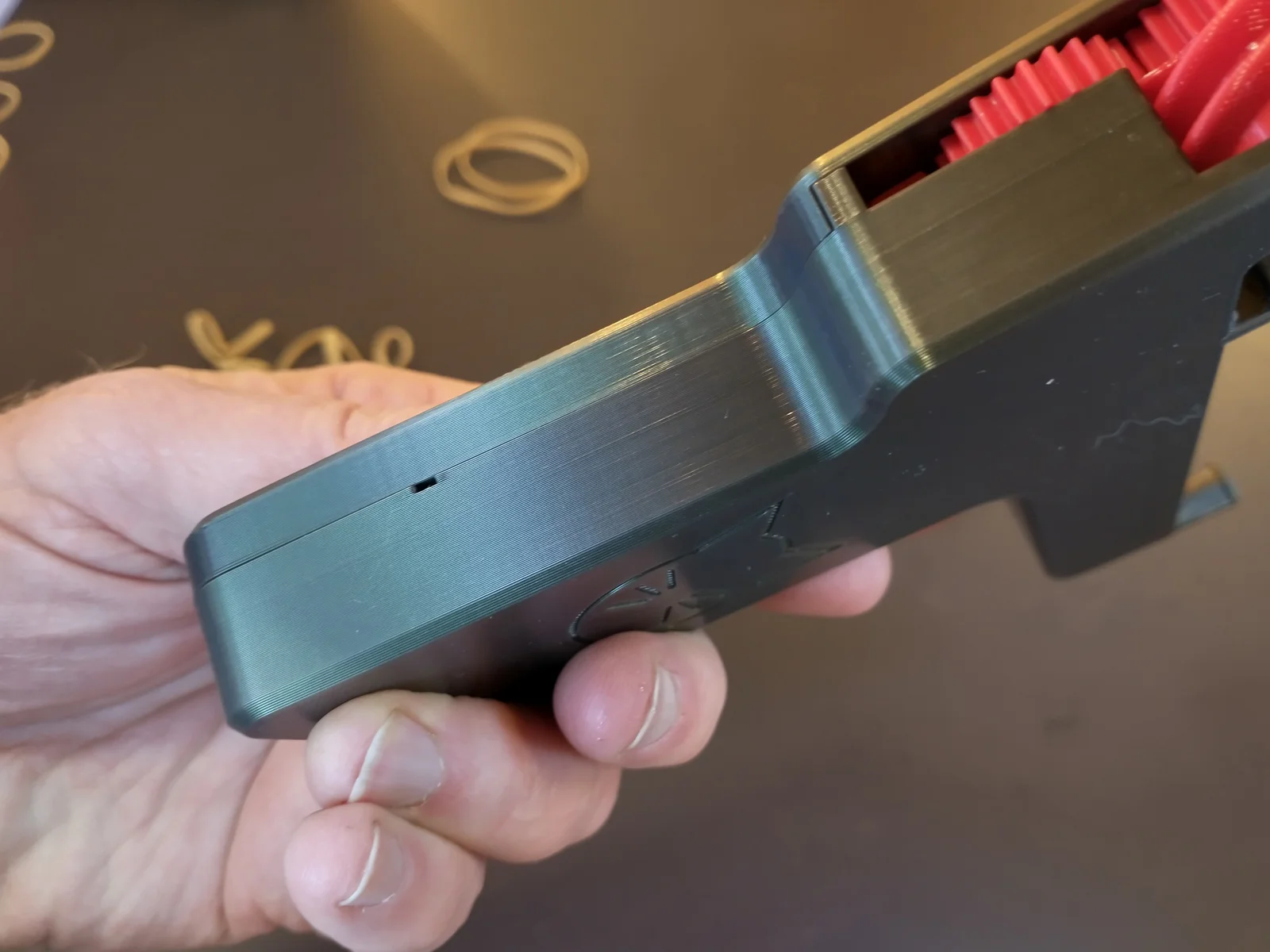

Nếu bạn phải tháo nắp ra, hãy lưu ý rằng có những khe nhỏ xung quanh viền ở mỗi điểm gài. Chỉ cần luồn một tua vít đầu dẹt nhỏ vào khe để cạy nắp ra.

Cuối cùng, lắp thử băng đạn vào súng. Xoay trục vít bằng tay để ăn khớp các răng với băng đạn. Nó sẽ quay với rất ít ma sát trong toàn bộ phạm vi của băng đạn. Chạy trục vít tới lui qua bất kỳ chỗ nào bị ráp.

Nếu muốn, bạn có thể thêm một ít mỡ nhẹ vào trục vít, nhưng việc này có thể hơi bẩn vì trục vít bị lộ ra ngoài.

Sử dụng

Đầu tiên, bạn cần nạp 21 sợi thun vào băng đạn. Bắt đầu từ đầu xa như trong ảnh thứ 4 ở trên. (Video trên cũng cho thấy cách nạp thun.) Luồn chốt ở mũi súng qua khe khóa hình chìa khóa ở đầu băng đạn rồi xoay băng đạn theo chiều kim đồng hồ cho đến khi nó áp sát vào cạnh của trục vít. Kéo cò để xoay trục vít ¼ vòng (hoặc chỉ cần xoay bằng tay) để ren đầu tiên ăn khớp với răng đầu tiên của băng đạn. Kéo cò sẽ nạp băng đạn và cũng nhả sợi thun đầu tiên. (Bạn sẽ thấy thanh răng cưa bật ra ở phía sau thân máy khi bạn kéo cò.) Tiếp tục bắn cho đến khi băng đạn hết, và thêm vài lần kéo cò nữa sẽ nhả băng đạn ra. Hoặc, bạn có thể lăn lòng bàn tay hoặc ngón cái dọc theo đỉnh trục vít để tạo ra các loạt bắn liên thanh.

Dùng loại Thun nào?

Cái này có thể dùng với thun rộng 1/16
