Nút Vặn Cân Bàn Có Khóa Cho Ender 3 S1/S1 Pro 1

5 hình

Máy In 3D

Nút Vặn Cân Bàn Có Khóa Cho Ender 3 S1/S1 Pro

Tác giả AJCam44_572626

Lượt tải
3.907
Lượt thích
683
Lượt coi
15.715
Bản remix
2

File 3 11,7 MB

  • Wheel_R1_0_Assem_1765966728.STEPSTEP · 5,5 MB
  • Wheel_R1_0_1765966730.STLSTL · 3,8 MB
  • Snap_R1_0_1765966731.STLSTL · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

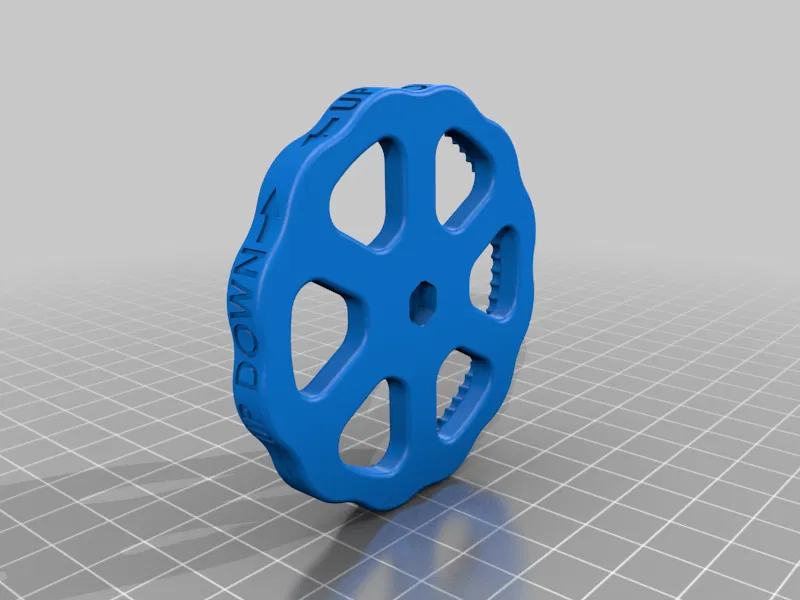

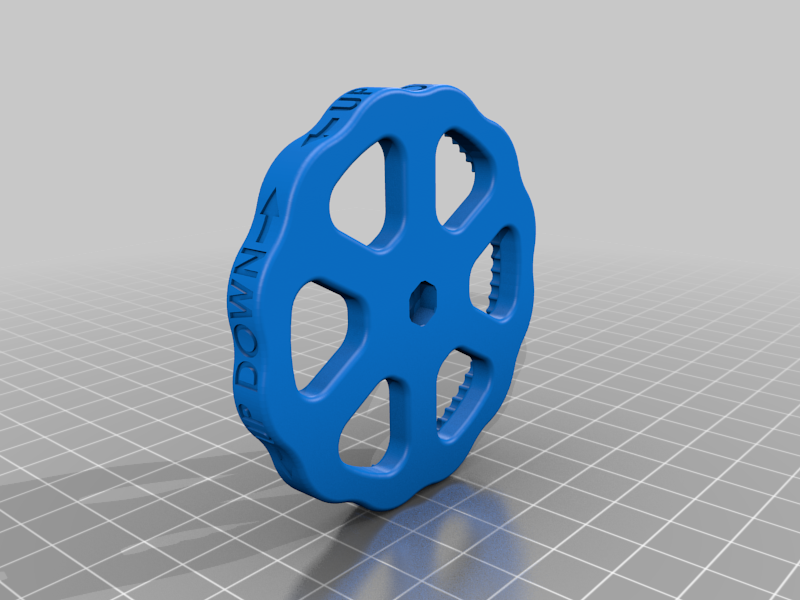

Nút vặn cân bàn có khóa cho Ender 3 S1/S1 Pro. Thiết kế này có các ngàm giữ núm ở đúng vị trí trong/giữa các lần in; nên sẽ không còn bị rung ra khỏi vị trí hoặc vô tình làm xê dịch núm nữa. Các ngàm cũng cho phản hồi xúc giác để bạn biết đã nâng/hạ bàn in bao nhiêu; với hình dạng này, 1 lần nhấp sẽ nâng/hạ bàn in 0.01mm.

Lấy cảm hứng từ thiết kế gốc (https://www.thingiverse.com/thing:4743835) nhưng thiết kế này đã được làm lại hoàn toàn từ đầu. So với bản gốc:

  • Mô hình này dành riêng cho Ender 3 S1/S1 Pro.

  • Đã thêm một phần nhô ra để giữ chặt tấm xe Y và ngăn ngừa sự lỏng lẻo.

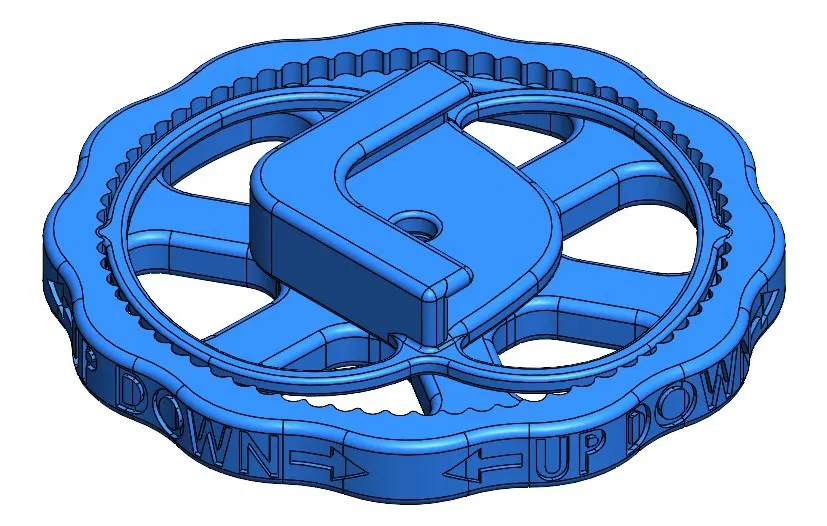

  • Đã thêm một bộ ngàm thứ hai để cải thiện độ bám và giữ cho lực cân bằng trong hệ thống.

  • Đã giảm bớt độ dày của bộ phận đến mức tối đa tôi cảm thấy thoải mái để giảm thiểu độ nén, cải thiện phạm vi tổng thể và giúp việc lắp ráp dễ dàng hơn.

  • Đã thêm chỉ báo Lên/Xuống.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender-3 S1 Pro

Raft:

Không

Supports:

Có

Độ phân giải:

Độ cao lớp 0.2mm

Filament:

Overture PETG

xanh

Ghi chú:

Tôi đã in của mình bằng vòi phun 0.4mm và thiết kế được tối ưu hóa cho độ cao lớp 0.2mm. Tôi khuyên bạn nên in bằng PETG hoặc tương tự vì PLA có thể trở nên giòn đối với các bộ phận ngàm và cuối cùng bị mỏi (mặc dù tôi không thể xác nhận hoàn toàn điều này).

Sau khi in =============

Bạn sẽ cần một đai ốc M4 cho mỗi bánh xe. Tôi đã mua của mình tại một cửa hàng lớn với giá ~1 đô la cho một gói. Cái này khá tiêu chuẩn nhưng hãy kiểm tra xem độ rộng là 6.95mm (hai mặt song song) và dày 3mm. Chúng được thiết kế để ép vào các lỗ để không cần keo, và có thể cần một vật cứng để giúp ép vào.

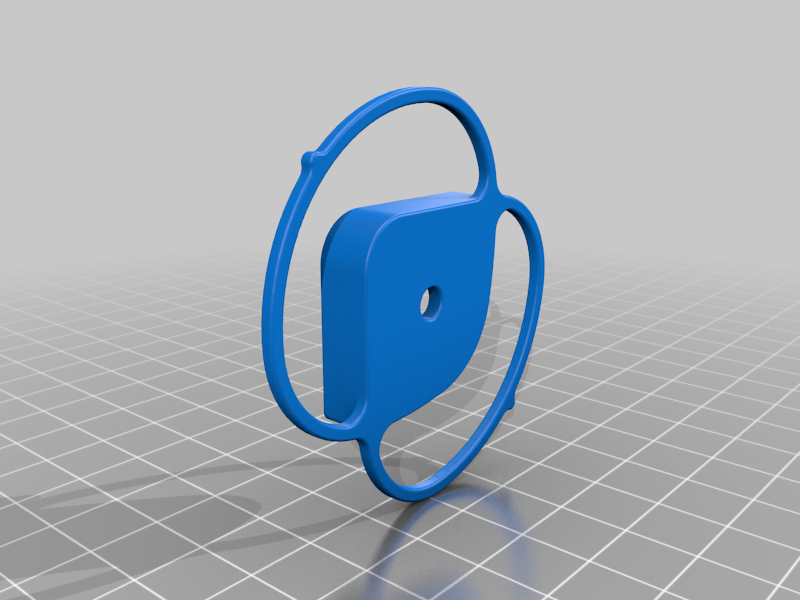

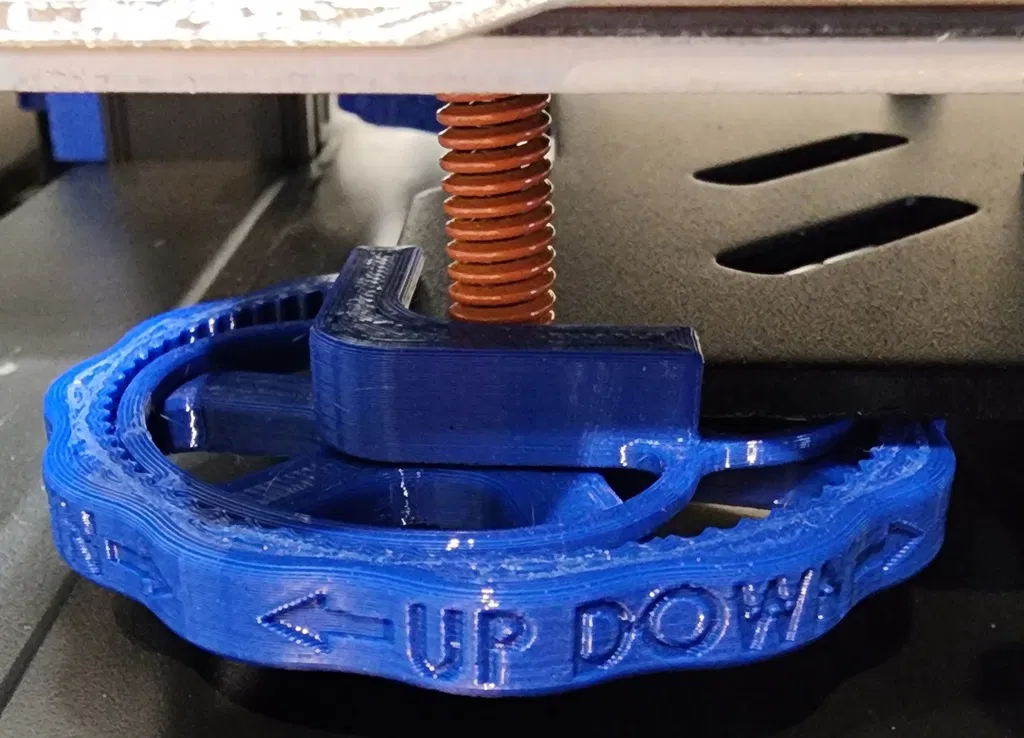

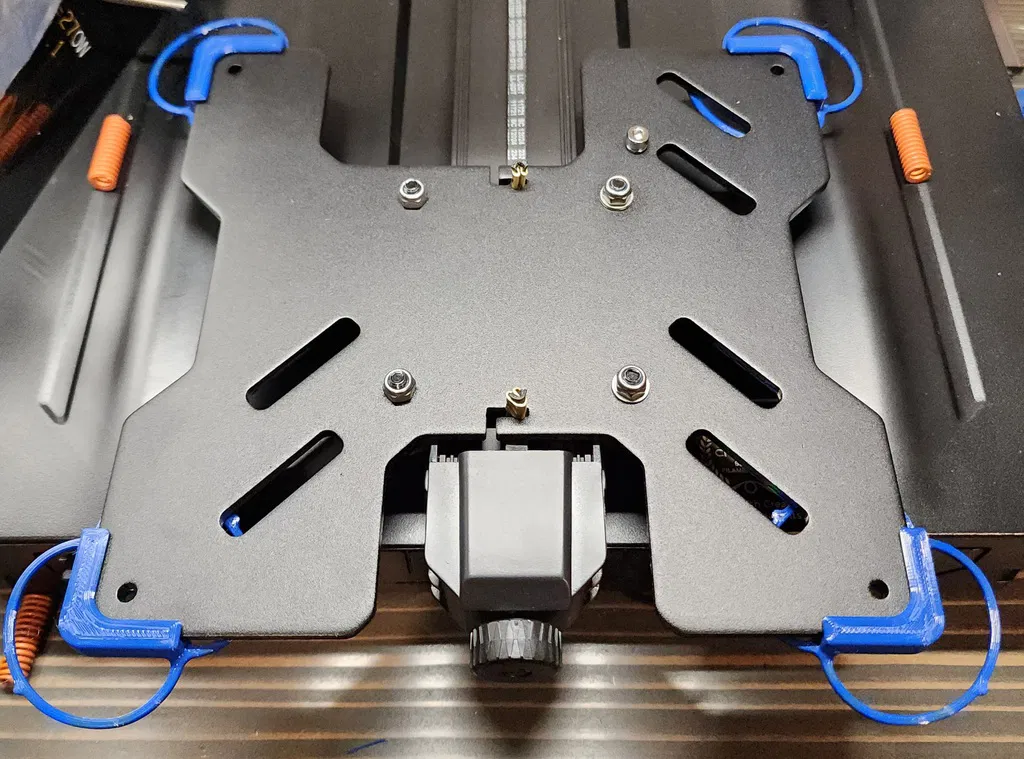

Để lắp ráp, bạn cần trượt các bộ phận ngàm vào đúng vị trí một cách chắc chắn trước tiên; kiểm tra xem các lỗ có đồng tâm không để biết rằng nó đã được ép hoàn toàn. Sau đó, bạn có thể lắp ráp như bình thường, cẩn thận không làm ren chéo các đai ốc. Bạn có thể cần phải nén nhẹ các lò xo để cho phép ren bám vào.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
3
Tổng dung lượng
11,7 MB
File lớn nhất
5,5 MB
