Kệ chắc chắn cho hộp đựng đồ Werckmann

Ngoài các hộp đựng đồ Werckmann có thể xếp chồng lên nhau, việc lấy hộp ở dưới cùng sẽ rất phiền phức, vì vậy tôi muốn có một cái kệ chắc chắn cho chúng để tôi có thể lấy bất kỳ hộp nào mình muốn. Có lẽ tôi đã hơi “thừa” về độ chắc chắn, nhưng ít nhất thì tôi biết nó sẽ có thể mang được mọi thứ tôi đặt vào trong đó :)

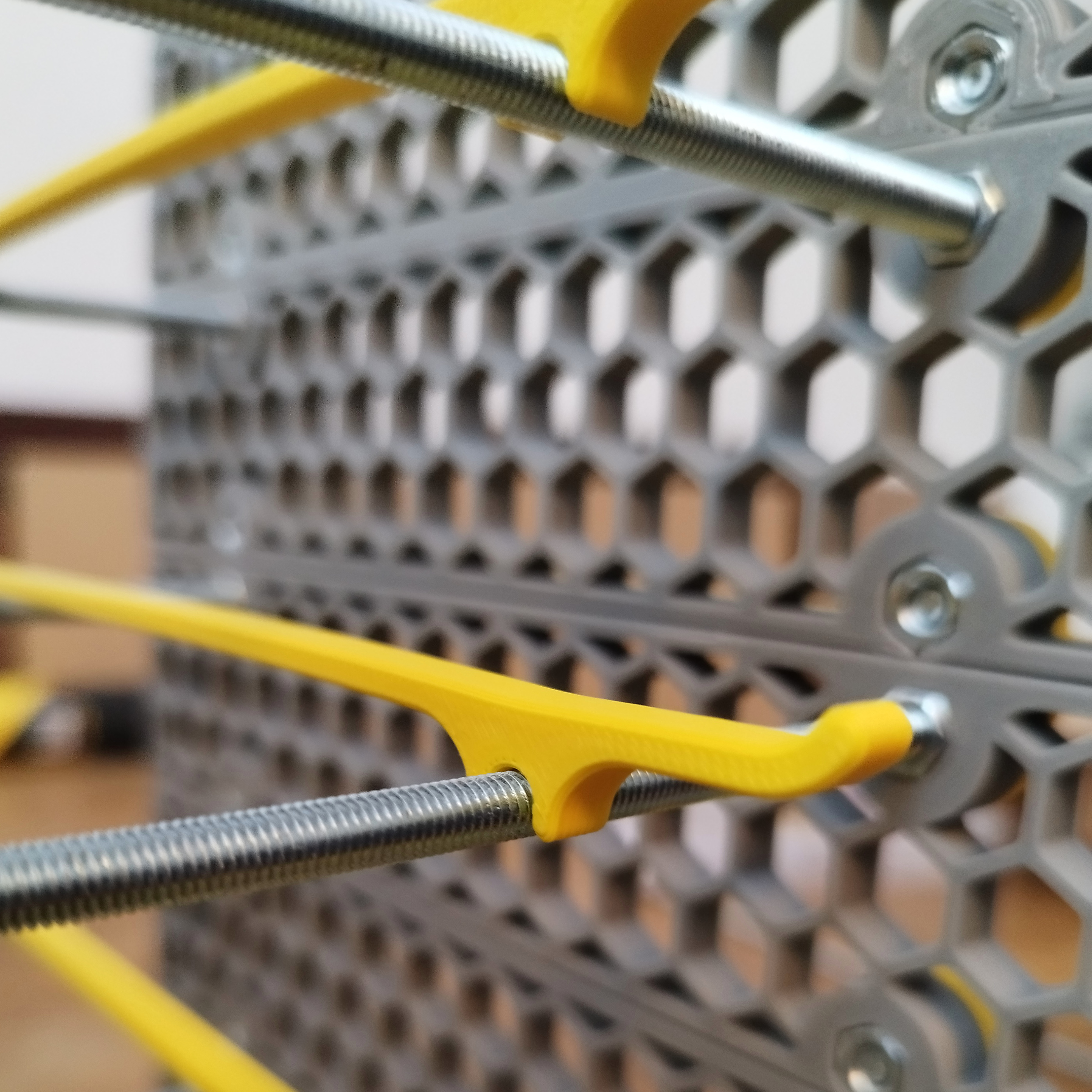

Kệ. Các hộp được đặt vào từ bên hông để tôi không lãng phí bất kỳ không gian chiều sâu nào trên kệ lớn hơn nơi nó đặt. Bạn có thể xếp bao nhiêu tầng lên nhau tùy thích - các tầng được bắt vít với nhau, nhưng đây là bước tùy chọn (chúng có các khớp định vị để không bị tuột ra, và trọng lượng của các hộp đựng đồ đã đầy sẽ giữ chúng cố định); tuy nhiên tôi vẫn khuyên bạn nên làm vậy. Hai nửa được nối với nhau bằng hai thanh ren, những thanh nối nhỏ có đầu dốc được đặt lên các thanh ren này để tránh làm hỏng hộp đựng đồ và tránh bị rơi ra dễ dàng.

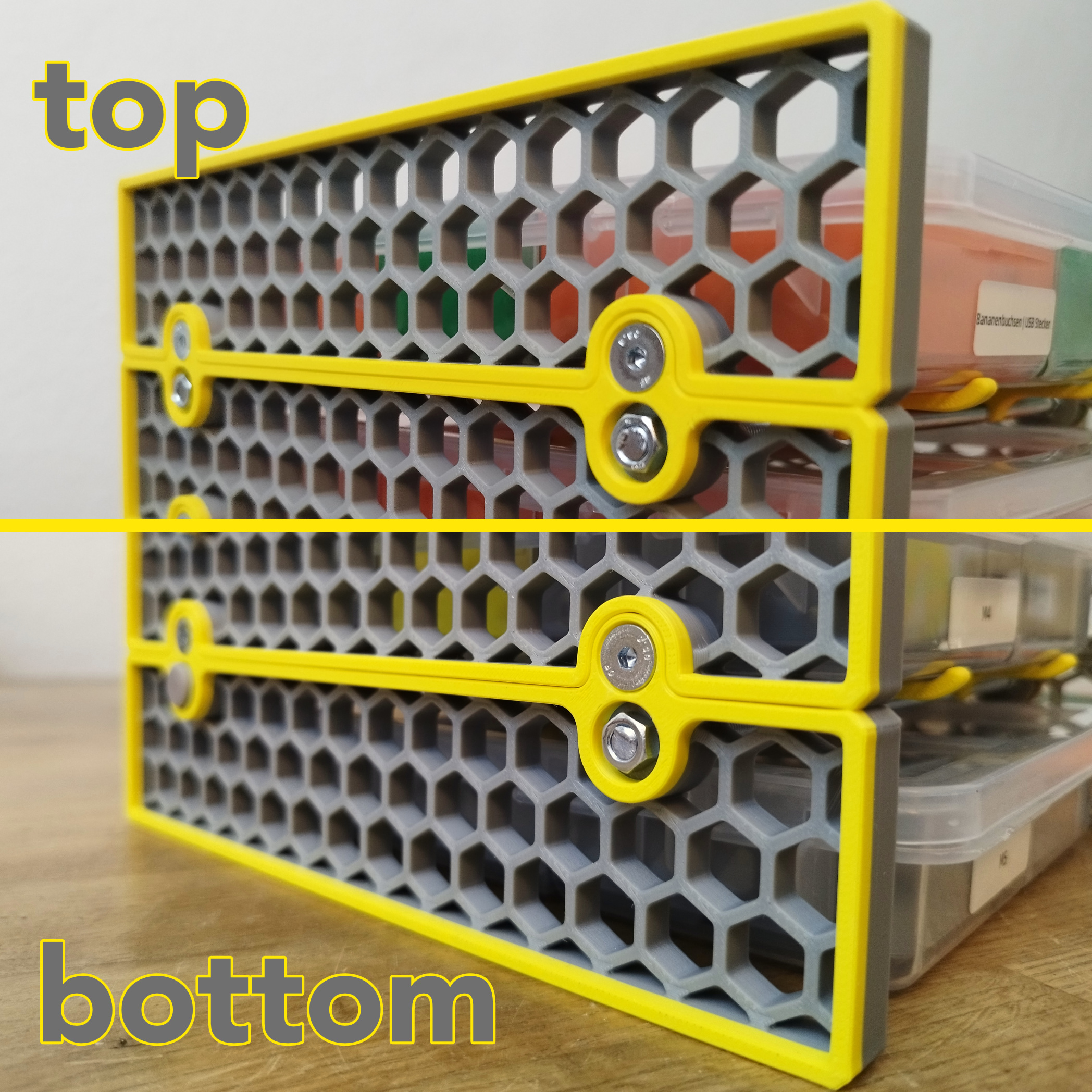

Tôi đồng ý rằng thanh ren không phải là giải pháp tao nhã nhất, nhưng chúng rất rẻ (88 xu cho 100cm), cắt nhanh và làm cho kệ rất chắc chắn. Mặc dù bạn chỉ có thể xếp các mảnh kệ lên nhau, tôi cũng đã tạo ra các mảnh đáy và đỉnh thiếu các khớp định vị/đầu nối vít bổ sung; tuy nhiên, chúng chỉ mang tính thẩm mỹ, tôi thấy nó đẹp hơn một chút. Vì các đầu cắt của thanh ren trông không đẹp mắt ở hai bên, tôi đã quyết định cung cấp một số "nắp đậy" bạn có thể đặt lên trên (xem ảnh), chỉ để làm cho nó trông gọn gàng hơn một chút.

Danh sách vật tư - bạn cần gì. Mỗi tầng cần:

• 2x thanh ren M5 dài 194mm
• 4x vít đầu chìm M5 dài 10mm (tùy chọn nếu bạn không muốn bắt vít các tầng với nhau)
• 12x đai ốc M5 (trừ 4 nếu bạn không muốn bắt vít các tầng với nhau)

Đúng vậy, có rất nhiều đai ốc M5; nhưng vì một gói 100 cái có giá khoảng 3€, nên tôi không bận tâm.

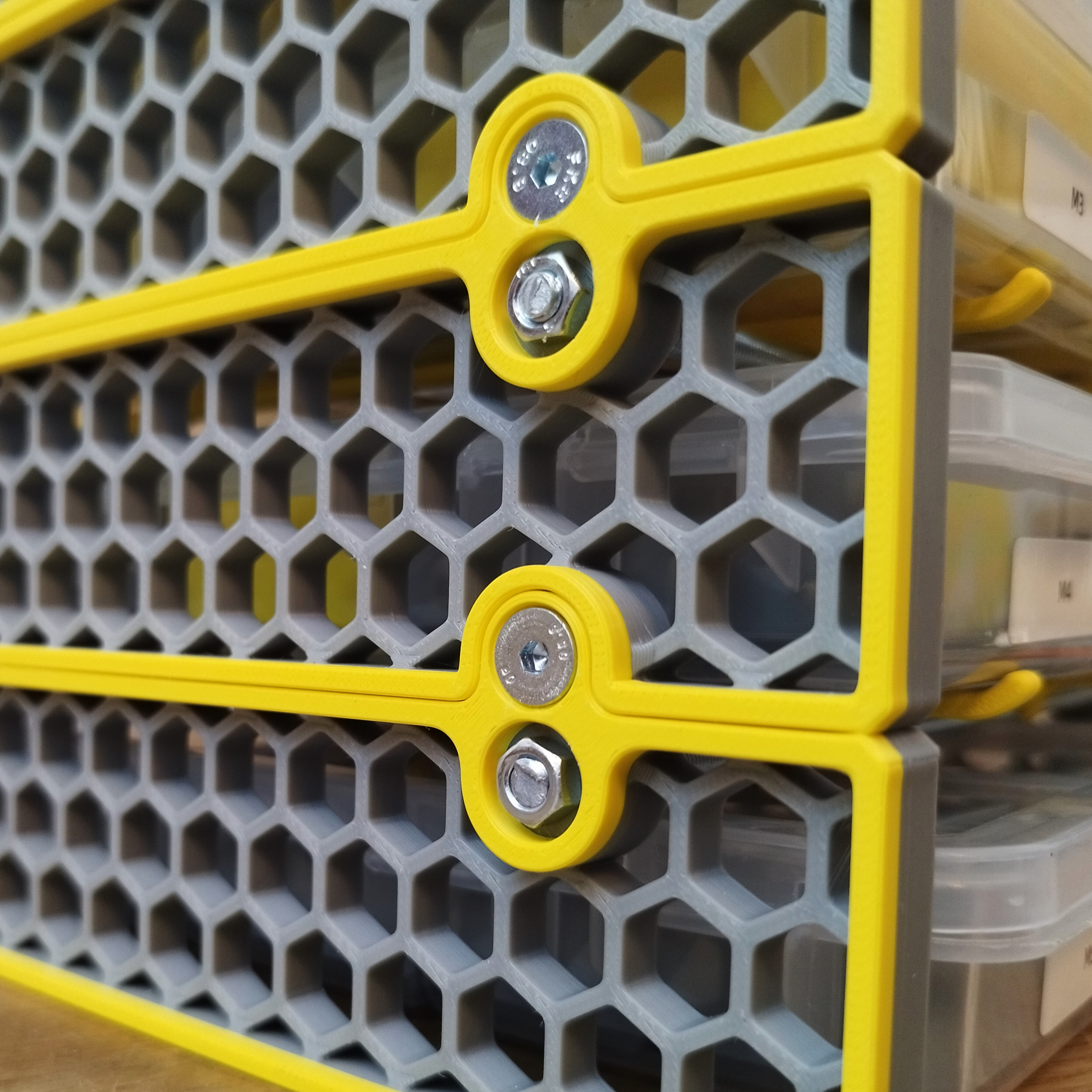

Lắp ráp. Khá đơn giản - bạn bắt hai đai ốc M5 vào các đầu của thanh ren, và đẩy chúng vào các khoang bên trong các mảnh kệ. Sau đó, bạn bắt một vít M5 khác từ bên ngoài để kẹp chặt bộ phận in giữa hai đai ốc; xem ảnh để có thêm chi tiết. Khoảng cách giữa hai nửa là 170mm; tôi đã thêm một số bộ phận định vị giúp việc thiết lập này trở nên dễ dàng hơn rất nhiều. Hai tầng được nối với nhau bằng bốn vít và đai ốc M5 đầu chìm; chỉ cần đẩy các đai ốc vào các khoang bên trong, đặt hai tầng lên trên nhau và cố định bằng vít. Đẩy các thanh nối lên thanh ren; tôi đặt chúng cách hai bên khoảng 44mm (tôi đã sử dụng một vòng đệm M15 lớn đặt trên bàn, không rõ từ đâu).

Lời khuyên khi in. Do cấu trúc tổ ong nên các bộ phận in không nhanh, nhưng rất chắc chắn. Bạn có thể in với độ dày tùy ý - nên dùng bốn lớp thành, phần ruột không quan trọng lắm. Các mảnh kệ nên được in với brim; một số bộ phận cần hỗ trợ, nhưng khá dễ dàng để loại bỏ trong PLA. Nói chung, tôi khuyên dùng PLA vì nó đủ mạnh và cứng, đồng thời cũng rẻ hơn nhiều.
